威勝DSSD332-1C三相三線電子式多功能電表工作原理

　　一、概述

　　DSSD332(配置號為1C)三相電子式多功能儀表是一款測量電網三相有功功率、三相無功功率、三相視在功率、三相功率因數、可通過RS485進行數據通信、采用大屏幕LCD顯示的多功能電力儀表。通信接口支持MODBUS RTU和DL/T645雙通信規約。儀表具有2路開關量輸入和2路開關量輸出可以實現本地或遠程的開關信號監測和控制輸出功能(即“遙信”和“遙控”功能)或選用4路可靈活控制的三線制變送輸出。儀表適用于各種能源管理系統、變電站自動化、配變網自動化、小區電力監控、工業自動化、智能型配電盤和開關柜，包括使用在發電廠、水電站等用電管理自動化系統中。GB/T17215.321《靜止式交流有功電能表(1級和2級)》或GB/T17215.322《靜止式交流有功電能表(0.2S級和0.5S級)》、GB/T17215.323《靜止式交流無功電能表(2級和3級)》、DL/T645《多功能電能表通信規約》、Modbus-RTU規約和GB/T13850-1998變送標準。

　　二、工作原理

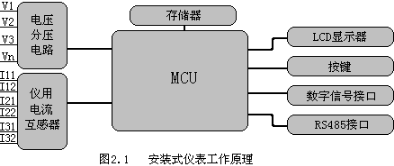

　　本儀表系列采用了高精度的采樣計量，高速的MCU進行數據處理，豐富的液晶顯示屏，非易失存儲器。具體結構如圖2.1所示。
