1. 工作原理簡述
本產品由電流互感器、集成計量芯片、微控制器、溫補實時時鐘、數據接口設備和人機接口設備組成。集成計量芯片將來自電壓分壓，電流互感器的模擬信號轉換為數字信號，并對其進行數字積分運算，從而精確地獲得有功電能和無功電能，微控制器依據相應費率和需量等要求對數據進行處理。其結果保存在數據存儲器中，并隨時向外部接口提供信息和進行數據交換，其原理框圖如圖1所示。

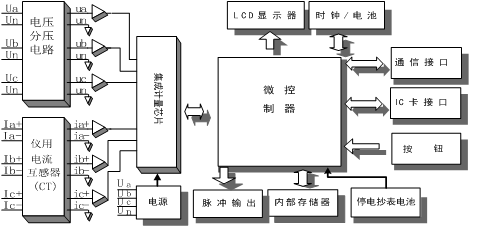

圖1：工作原理簡述(以三相四線表為例)
2. 主要技術參數
| 項目 | 技術要求 |
| 參比電壓 | 3×220V/380V，3×57.7V/100V |
| 電壓測量范圍 | 三相80%Un ~ 120%Un |
| 電流測量范圍 | 1％Ib~6Ib |
|
互感器接入式：1(2)A, 1.5(6)A, 5(6)A 直通式：5(20)A,10(40)A, 15(60)A,20(80)A |
|
| 準確度等級 | 有功0.5S級、1級 ; 無功2級 |
| 工作溫度 | -25℃～60℃ |
| 極限工作溫度 | -40℃～70℃ |
| 相對濕度 | ≤95%（無凝露） |
| 頻率范圍 | (50±2.5)Hz |
| 啟動電流 |
互感器接入式表：2‰In 直通表：4‰Ib |
| 功耗 | ＜1.5W，6VA |
| MTBF | ≥1×105 h |
| 設計壽命 | 10年 |
