三相智能電表電量查詢及顯示屏圖解以華立DTZ545為例

2022-06-10

華立DTZ545三相四線智能電表電量查詢圖解

華立電表DTZ545電量查詢不會操作，那么要如何看懂智能電表的顯示內容呢？智能電表顯示內容都能顯示哪些參數呢？電量查詢又如何查看呢？下面，以華立DTZ545三相四線智能電表為例，小編就為大家講一講智能電表的顯示內容圖解以及電量查詢的方式吧！

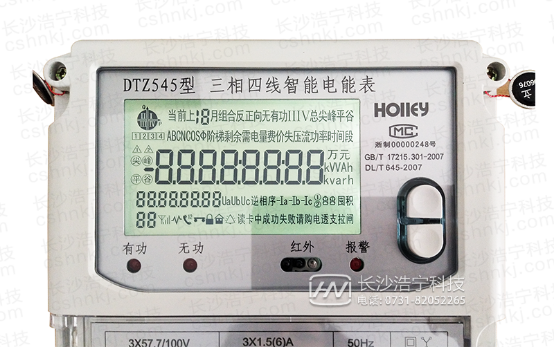

上圖為華立DTZ545三相四線智能電表顯示屏，如圖所示電表各符號含義分別為：
1. 液晶屏左上角顯示內容為“

”此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
2. 液晶屏左上角象限符號旁顯示內容為“當前上”此為歷史月電能顯示行，顯示本月、上1月、上2月電量數據；
3. 液晶屏第一行“反正向”等，是計量管理數據，及提示性的字符顯示，顯示出電能方向；
4. 液晶屏第一行最右端顯示內容為“總尖峰平谷”，是電表當前運行的費率狀態，“總”為總電能、“尖”為1費率、“峰”為2費率、“平”為3費率、“谷”為4費率；
5. 液晶屏正中間顯示內容為“

”，此為數據顯示行，顯示各種記錄數據及對應的單位符號；
6. 數據顯示行下一行“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
7. 數據顯示行下一行中間顯示“逆相序”，此為逆相序提示符，當發生逆相序時閃爍顯示；
8. 數據顯示行下一行右邊“-Ia - Ib -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
9. 數據顯示行下一行顯示“①②”為主副時段提示功能，①表示當前運用第1時段，②表示當前運用第2時段；
10. 數據顯示行下一行顯示右邊“

”為報警標識，“1”為時鐘電池低容量報警，“2”為停電抄表電池低容量報警；
11. 液晶屏最下行顯示“

”為紅外通訊指示，如果同時顯示“1”表示第1路485通訊，顯示“2”表示第2路485通訊；
12. 液晶屏最下行顯示“

”為編程符號，顯示時表示儀表能被編程；
13. 液晶屏最下行顯示“

”為液晶報警指示，平時不顯示，故障時閃爍；
14. 液晶屏左下角顯示內容“

”此處為數據代碼，顯示輪顯、鍵顯數據在對應數據標識的組成序號，各種組合含義不同。
電表各符號含義都清楚了，那么該如何查詢電表當前電量呢？如下圖示，在電表的右側有兩個按鈕，每按動一次就會顯示不同的文字和數字，當電表上顯示“當前、正向、有功、總”就可以停止按動，這個數字就是用戶所用的總電量。也可以根據顯示的“尖”“峰”“平”“谷”的提示，查出分時段所用的電量。

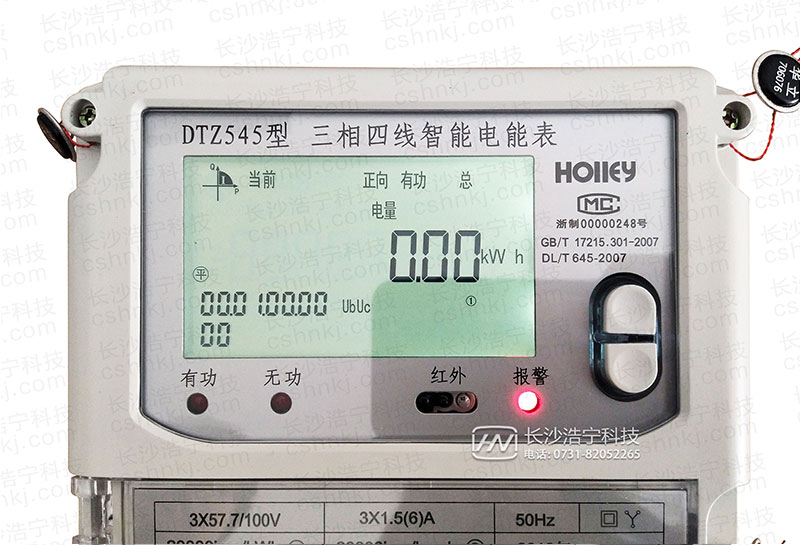

按動電表按鍵，如圖示液晶屏左下角顯示“00.01.00.0000”，最上方顯示為“當前正向有功總”時表示當前正向（輸入）有功總電量，是電表從開始到這個月所累積的用電總量。

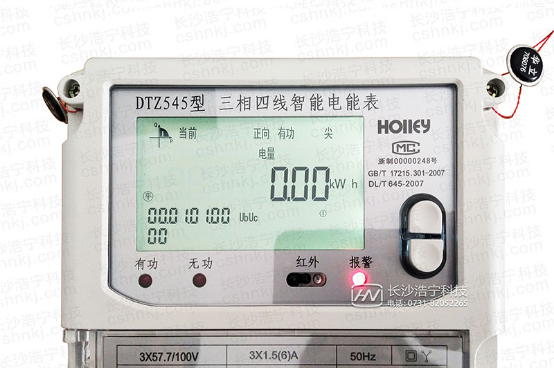

液晶屏左下角顯示“00.01.01.0000”，最上方顯示“當前正向有功尖”時，表示當前正向（輸入）有功尖電量，是電表從開始到這個月所累積的用電尖峰期總量，電費較其他時段最貴。

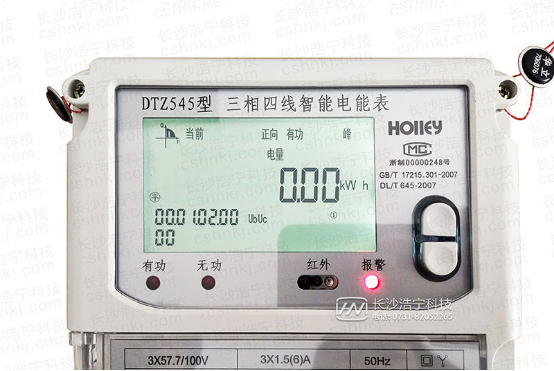

液晶屏左下角顯示“00.01.02.0000”，最上方顯示“當前正向有功峰”時，表示當前正向（輸入）有功峰電量，是電表從開始到這個月所累積的用電高峰期總量，電費較尖電量稍便宜。

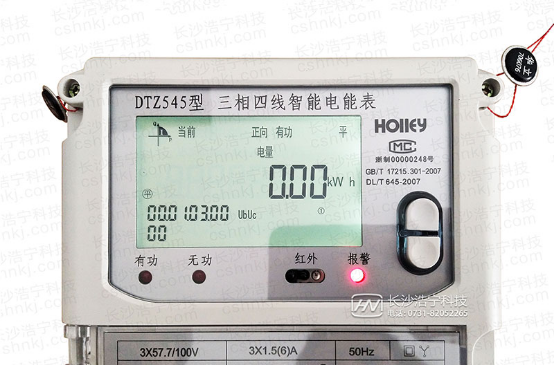

液晶屏左下角顯示“00.01.03.0000”，最上方顯示“當前正向有功平”時，表示當前正向（輸入）有功平電量，是電表從開始到這個月所累積的用電平段期總量，電費較峰電量便宜。

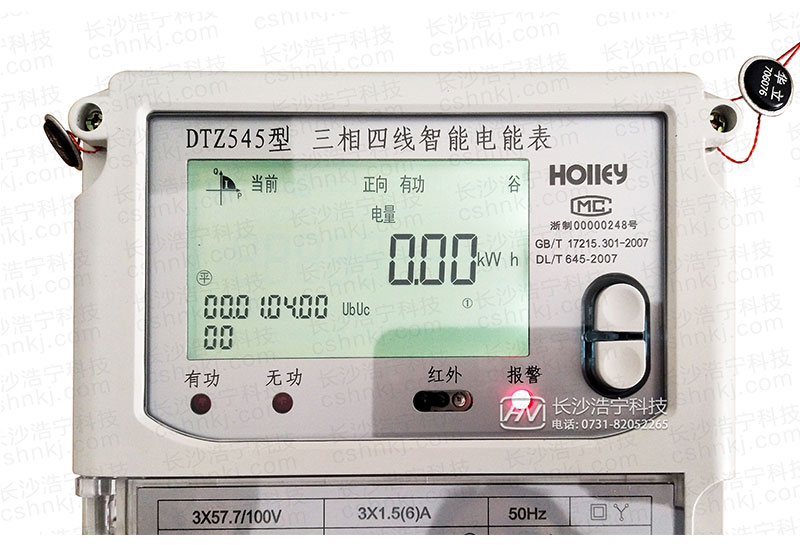

液晶屏左下角顯示“00.01.04.0000”，最上方顯示“當前正向有功谷”時，表示當前正向（輸入）有功谷電量，是電表從開始到這個月所累積的用電低谷期總量，電費最為便宜。

以上是小編整理的關于“三相智能電表顯示屏圖解功能及電量查詢”的一些內容，更多精彩請關注長沙浩寧科技網站！
