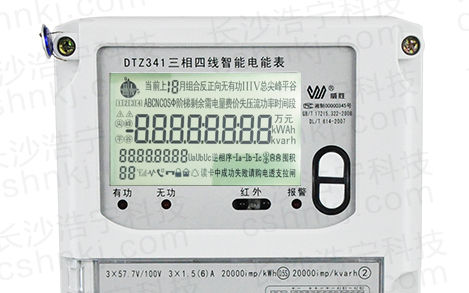

威勝智能表顯示屏圖解,以威勝DTZ341三相智能電能表為例

2022-06-10

威勝智能表顯示屏圖解,以威勝DTZ341三相智能電能表為例

多數人不了解智能電表顯示屏上的符號代碼含義，下面小編以長沙威勝DTZ341三相四線智能電能表為例，為大家簡單介紹一下。

1. 液晶屏正中間顯示內容為“

”，此為數據顯示行，顯示各種記錄數據。顯示電能數據時，若小數位數為 0，將顯示 6 位整數、0 位小數；小數位數為 1 時，將顯示 6 位整數、1 位小數。若小數位數為 2，將顯示 6 位整數、2 位小數；小數位數為 3 時，將顯示 5 位整數、3 位小數。每屏顯示 1 個時段的電能。
2. 液晶屏左上角顯示內容為“

”此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
3. 液晶屏左上角象限符號旁顯示內容為“當前上”此為歷史月電能顯示行，顯示本月、上1月、上2月電量數據；
4. 液晶屏第一行“反正向”等，是計量管理數據，及提示性的字符顯示，顯示出電能方向；
5. 液晶屏第一行最右端顯示內容為“總尖峰平谷”，是電表當前運行的費率狀態，“總”為總電能、“尖”為1費率、“峰”為2費率、“平”為3費率、“谷”為4費率；
6. 數據顯示行下一行“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
7. 數據顯示行下一行中間顯示“逆相序”，此為逆相序提示符，當發生逆相序時閃爍顯示；
8. 數據顯示行下一行右邊“-Ia - Ib -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
9. 數據顯示行下一行顯示“①②”為主副時段提示功能，①表示當前運用第1時段，②表示當前運用第2時段；
數據顯示行下一行顯示右邊“

”為報警標識，“1”為時鐘電池欠壓指示，“2”為停抄電池欠壓指示；
10. 液晶屏最下行顯示“

”為紅外通訊指示，如果同時顯示“1”表示第1路485通訊，顯示“2”表示第2路485通訊；
11. 液晶屏最下行顯示“

”為編程符號，顯示時表示儀表能被編程；
12. 液晶屏最下行顯示“

”為液晶報警指示，平時不顯示，故障時閃爍；
13. 液晶屏左下角顯示內容“

”此處為數據代碼。上排顯示輪顯/鍵顯數據對應的數據標識，下排顯示輪顯示代碼顯/鍵顯數據在對應數據標識的組成序號，具體參見《DL/T 645-2007 多功能電能表通信協議》。
以上是威勝DTZ341三相智能電能表顯示屏代碼含義介紹，更多電表知識請關注長沙浩寧科技官網！
