深圳科陸DSZ719智能電表面板介紹

       如何看懂深圳科陸DSZ719三相三線智能電能表顯示內容呢？下面讓小編給大家來簡單介紹一下。

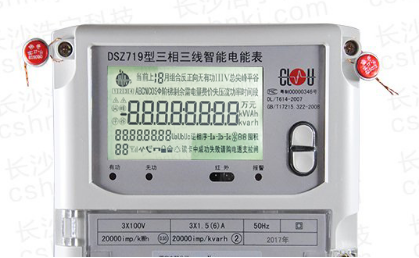

       上圖為科陸DSZ719電能表顯示屏，各符號代碼含義如下：
       1. 液晶屏左上角顯示內容為“”此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為一象限、二象限、三象限、四象限；
       2. 液晶屏左上角象限符號旁顯示內容為“當前上”此為歷史月電能顯示行，顯示本月、上1月、上2月電量數據；當前、上1月-上12月的
       3. 液晶屏第一行“反正向”等，是計量管理數據，及提示性的字符顯示，顯示出電能方向；
       4. 液晶屏第一行最右端顯示內容為“總尖峰平谷”，是電表當前運行的費率狀態，“總”為總電能、“尖”為1費率、“峰”為2費率、“平”為3費率、“谷”為4費率；
       5. 液晶屏正中間顯示內容為“”，此為數據顯示行，顯示各種記錄數據及對應的單位符號；
       6. 數據顯示行下一行“Ua Ub Uc”為各相電壓提示行，Ua 、Ub 、UC分別對應A、B、C三相電壓，當某項斷相時，該相電壓字符不顯示；當某項失壓時，該相電壓字符閃爍。具體情況，需要查看電表自檢及電網故障信息。
       7. 數據顯示行下一行中間顯示“逆相序”，此為逆相序提示符，當發生逆相序時閃爍顯示；
       8. 數據顯示行下一行右邊“-Ia  - Ib  -Ic”三相實時狀態指示行，Ia、Ib、Ic分別對應A、B、C三相電流，當某項失流時，該相對應字符閃爍；某項斷流時，則不顯示；某項功率反向時，顯示該相對應符號前的“-”；
       9. 數據顯示行下一行顯示“①②”為主副時段提示功能，①表示當前運用第1時段，②表示當前運用第2時段；
       10. 數據顯示行下一行顯示右邊“”為報警標識，“1”為時鐘電池低容量報警，“2”為停電抄表電池低容量報警；
       11. 液晶屏最下行顯示“”為紅外通訊指示，如果同時顯示“1”表示第1路485通訊，顯示“2”表示第2路485通訊；
       12. 液晶屏最下行顯示“”為編程符號，顯示時表示儀表能被編程；
       13. 液晶屏最下行顯示“”為液晶報警指示，平時不顯示，故障時閃爍；
       14. 液晶屏左下角顯示內容“”此處為數據代碼，顯示輪顯、鍵顯數據在對應數據標識的組成序號，各種組合含義不同。
