科陸DTZ719三相四線電能表液晶屏顯示符號代碼含義

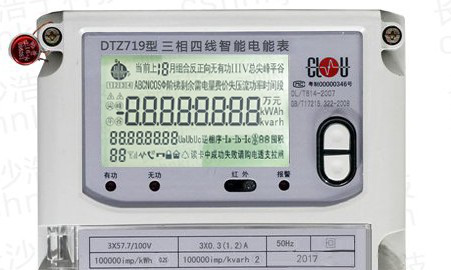

         以上是科陸DTZ719三相四線智能電表顯示屏：
       1. 液晶屏上顯示“”，此為象限符號，“Ⅰ、Ⅱ、Ⅲ、Ⅳ”分別為第一、第二、第三、第四象限。
       2. 象限符號右側顯示“”，從左至右依次為:
       1）當前、上1月-上12月的正反向有功電量，組合有功或無功電量，Ⅰ、Ⅱ、Ⅲ、Ⅳ象限無功電量，最大需量，最大需量發生時間。
       2）時間時段
       3）分相電壓、電流、功率、功率因數
       4）失壓、失流事件記錄
       5）階梯電價，電量1234
       6）剩余電量（費），尖、峰、平、谷電價
       3. 液晶屏正中間顯示“”，此為數據顯示行，顯示各種記錄數據。右側符號為計量單位符號；有功：kWh，無功:kvarh。
       4. 液晶屏左下方顯示“”從上至下，從左至右依次為：
       1）上排顯示輪顯/鍵顯數據對應的數據標識，下排顯示輪顯/鍵顯數據對應數據標識的組成序號。
       2）無線通信在線狀態及信號強弱指示
       3）載波通訊
       4）紅外通信，如果同時顯示"1"表示第1路485通信，顯示"2"表示第2路485通信。
       5）允許編程狀態指示
       6）三次密碼驗證錯誤提示
       7）實驗室狀態
       8）報警指示
       5. 液晶屏顯示“”，從左到右依次為：
       1）三相實時電壓狀態指示，Ua、Ub、Uc分別對應A、B、C相電壓，某相失壓時，該相對應的字符閃爍；某相斷相時則不顯示。
       2）電壓電流逆相序指示。
       3）三相實時電流狀態指示，Ia、Ib、Ic 分別對應A、B、C相電流。某相失流時，該相對應的字符閃爍；某相斷流時則不顯示。某相功率反向時，顯示該相對應符號前的"-"。
       4）①②代表第1、2套時段
       5）表示為時鐘電池欠壓指示；表示為停抄電池欠壓指示
       6. 液晶屏上顯示“”，從左至右依次為：
       1）IC卡"讀卡中"提示符
       2) IC卡"讀卡成功"提示符
       3）IC卡"讀卡失敗"提示符
       4) "請購電"剩余金額偏低時閃爍
       5）透支狀態指示
       6）繼電器拉閘狀態指示
       7）IC卡金額超過最大費控金額時的狀態指示（囤積）
       7. 液晶屏上顯示“”，指示當前運行第"1、2、3、4"階梯電價。
