多功能電表的使用方法

　　多功能電表在功能上面和智能電表是差不多的，只是叫法不同，多功能電表一般都是說的是三相電表，多功能電表的使用方法，浩寧科技網將從多功能電表的安裝方法和看法來教教大家多功能電表的使用方法。

　　多功能電表的安裝方法

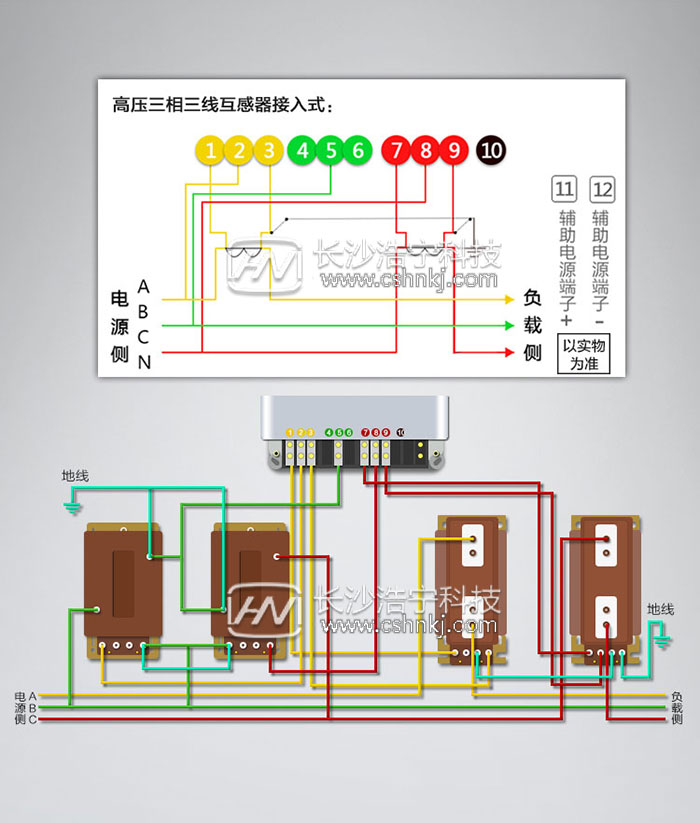

　　◆三相三線多功能電表：

　　

　　A電流線經過互感器S1接入1號口，3號口經過S2輸出，電壓線接入2號口。

　　B電壓線接入5號口，電流線直接接負載

　　C電流線經過互感器S1接入7號口，9號口經過S2輸出，電壓線接入8號口。

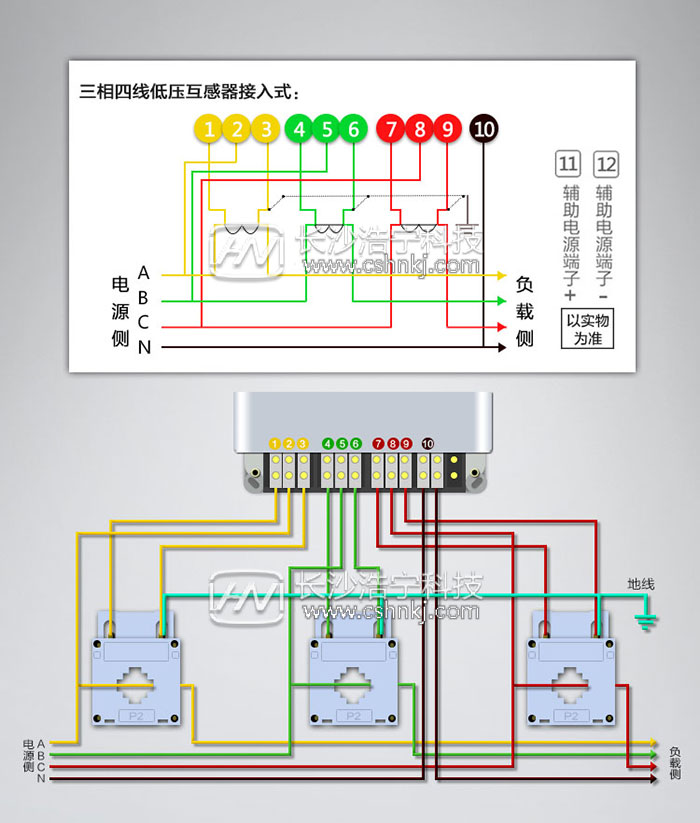

　　◆三相四線多功能電表

　　

　　A黃線，電壓線接入2號口，電流線經過第1個電流互感器S1接入1號口輸入，S2接入3號口輸出

　　B綠線，電壓線接入5號口，電流線經過第2個電流互感器S1接入4號口輸入，S2接入6號口輸出

　　C紅線，電壓線接入8號口，電流線經過第3個電流互感器S1接入7號口輸入，S2接入9號口輸出

　　N黑線一般代表零線，直接接入10號口。

　　多功能電表怎么看

　　多功能電表有兩個按鈕有兩個按鈕，一個是上翻鍵一個是下翻鍵，是用來查看電表度數的，按下按鈕前面是顯示時間、日期、后面才會顯示電量，大概按3到4下就會顯示總電量，如果有峰谷電價，還會顯示峰電量和谷電量，總電量顯示是當前正向有功總電量，就是從安裝電表到現在一直用的總電量。

　　

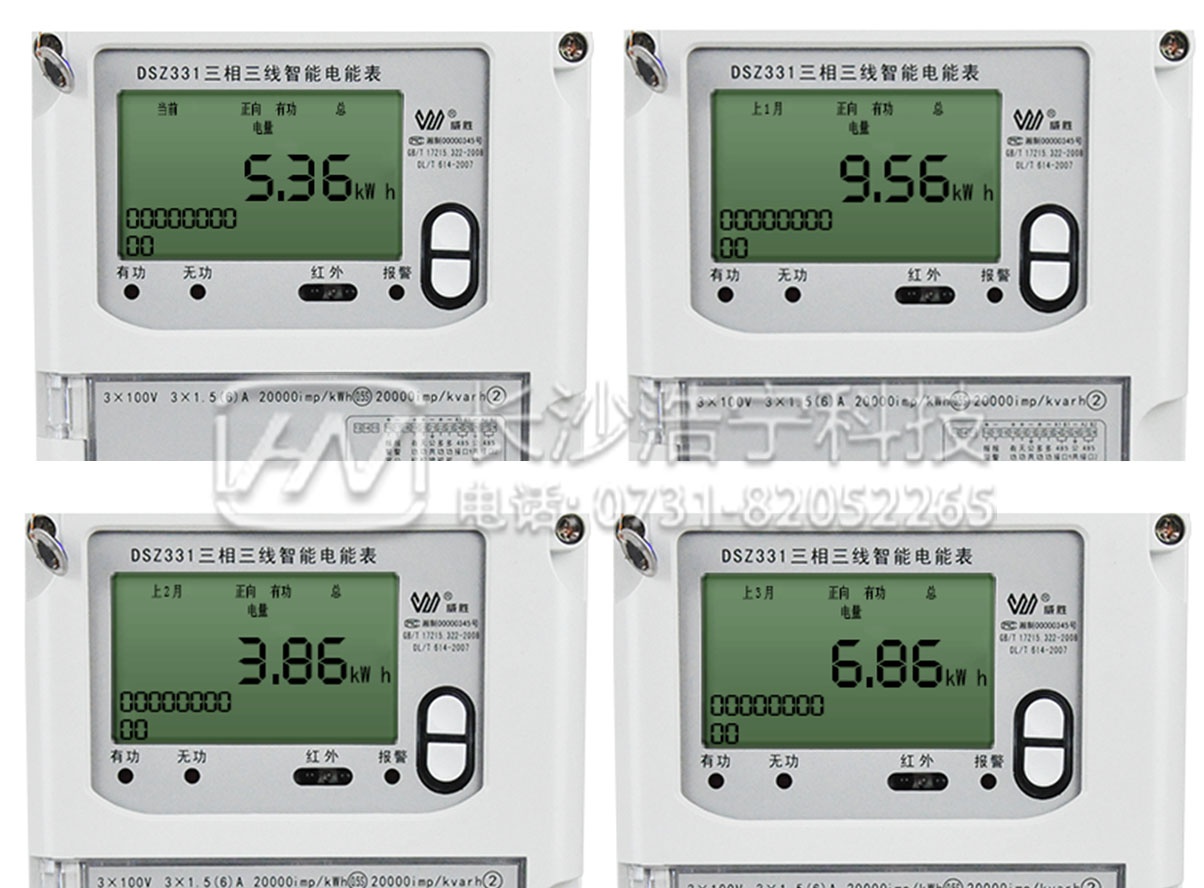

　　可以讀成：

　　當前正向有功總電量為5.36kw ?h

　　上1月正向有功總電量為9.56kw ?h

　　上2月正向有功總電量為3.86kw ?h

　　上3月正向有功總電量為6.86kw ?h
